Notbeleuchtung mit ATEX-Zertifizierung

Schritt 1: Ex-Bereich(e)

Klären Sie ab, ob in Ihrem Projekt ein oder mehrere Bereiche mit explosionsfähiger Atmosphäre vorliegen.

Diese Bereiche unterliegen strengen Anforderungen und Maßnahmen gemäß EU-Richtlinie 1999/92/EG (in Österreich umgesetzt als VEXAT – Verordnung explosionsfähige Atmosphären) und weiterführenden Bestimmungen. Die Ex-Bereiche werden nach definierten Vorgaben unterteilt und erfordern eine spezielle Ausführung der Notleuchten.

Solche Bedingungen können beispielsweise in chemischen Fabriken, Reinigungsanlagen, Lackierereien, Raffinerien, Mühlen oder Tankanlagen für brennbare Substanzen auftreten.

Schritt 2: Explosionsfähige(r) Stoff(e) und Zone(n)

Je nach Art der brennbaren Stoffe sind Sie mit unterschiedlichen Gegebenheiten konfrontiert, was bei der Auswahl der Ex-Leuchten berücksichtigt werden muss. Es wird zwischen Gas-Ex-Bereichen (Gas, Nebel, Dampf), Staub-Ex-Bereichen (Staub) und schlagwettergefährdeten Grubenbauen (Bergbau) unterschieden. Die Häufigkeit und anhaltende Dauer einer explosionsfähigen Atmosphäre entscheiden über die definierte Ex-Zoneneinteilung gemäß EN 60079-10-1 und EN 60079-10-2.

Die tabellarische Darstellung zeigt die Einteilung der brennbaren Stoffe in die jeweiligen Zonen. Die angeführte Grafik zeigt beispielhaft die mögliche Bereichseinteilung der einzelnen Ex-Zonen. Welche Gegebenheiten haben Sie in Ihrem Projekt?

Schritt 3: Temperaturklasse(n) und max. Gehäuseoberflächentemperatur

Die Temperaturklasse(n) der Geräte oder Leuchten für Gas-Ex-Bereiche ergeben sich auf Basis der Zündtemperatur des jeweiligen Gases bzw. Dampfes. Einen Überblick gibt die obenstehende Tabelle.

Die max. Gehäuseoberflächentemperatur für Staub-Ex-Bereiche muss vom Betreiber angegeben werden. Welche Temperaturklasse oder max. Gehäuseoberflächentemperatur ist in Ihrem Fall relevant?

Schritt 4: Relevante Gas- bzw. Staub-Stoffgruppe(n)

Gase, Dämpfe und Stäube werden in Abhängigkeit von deren Eigenschaften in die Stoffgruppen IIA / IIB / IIC bzw. IIIA / IIIB / IIIC unterteilt. Die Stoffuntergruppen IIC bzw. IIIC haben die höchsten Geräteanforderungen.

Die angeführten Tabellen zeigen einen Auszug der zugeordneten Stoffe. Diese Angabe ist abhängig davon, ob eine Staubwolke oder Staubablagerungen vorliegen. Welche Gas- bzw. Staub-Stoffgruppen sind in Ihrem Fall zu berücksichtigen?

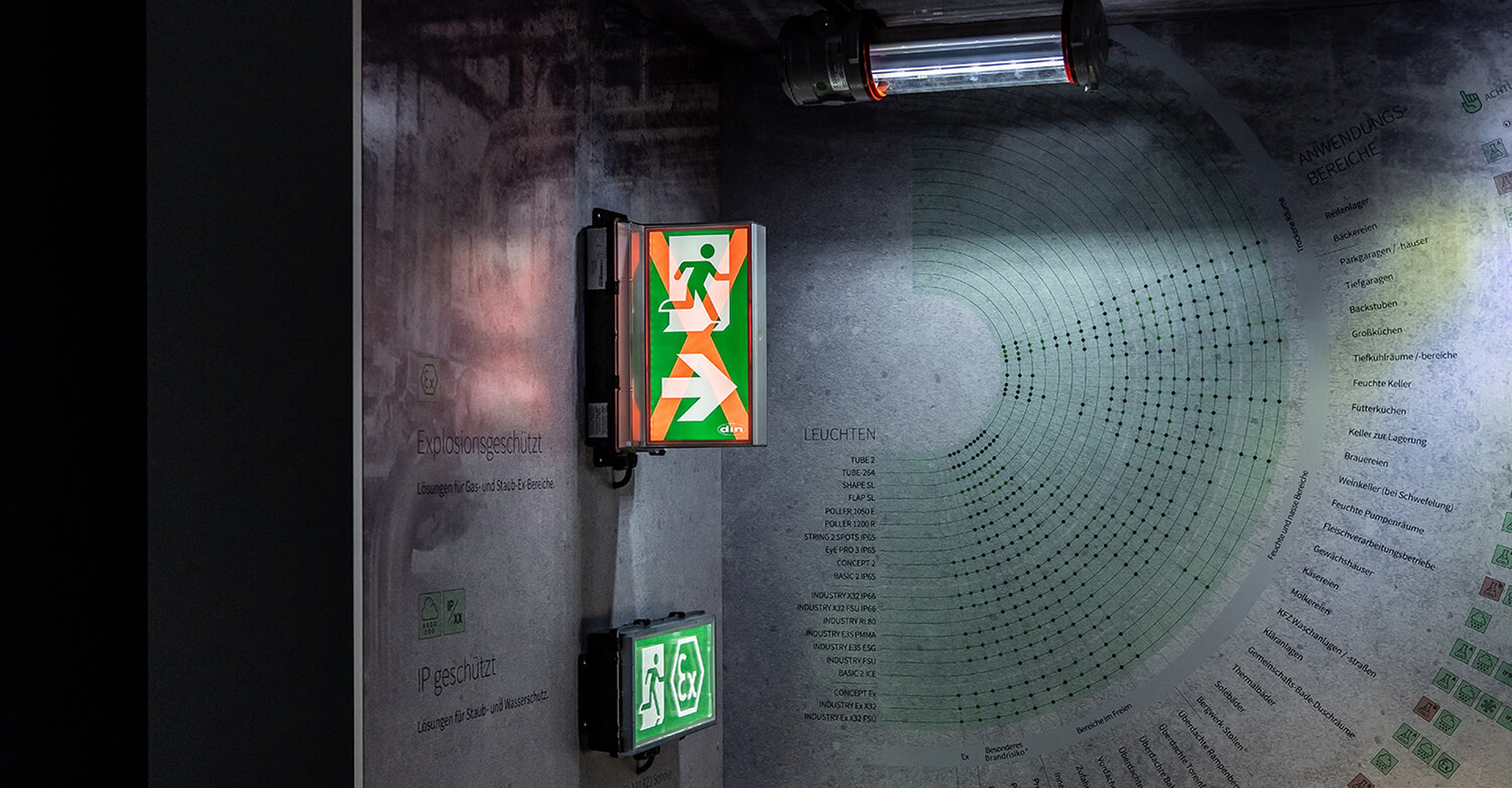

Schritt 5: Umgebungsbedingungen und Besonderheiten

In Ex-Bereichen sind weitere Umgebungsbedingungen und Besonderheiten zu beachten, um in weiterer Folge die geeigneten Ex-Rettungszeichen- und Sicherheitsleuchten auswählen zu können. Als Parameter können die vorherrschende Umgebungstemperatur, die gegebenen Feuchtigkeitsbedingungen und die resultierende Schutzart, der erforderliche IK-Stoßfestigkeitsgrad, UV-Einflüsse durch Sonneneinstrahlung und chemische Einflüsse erwähnt werden.

Welche Besonderheiten und konkreten Parameter sind bei Ihrem Projekt heranzuziehen?

Checkliste: Zusammenfassung

Hier finden Sie eine Zusammenfassung der 5 Abklärungsschritte als Download.

Sie haben alles für Ihr Projekt im explosionsgefährdeten Bereich abgeklärt? Ihr persönlicher din-Ansprechpartner unterstützt Sie gerne. Wir freuen uns auch über Ihre Anfrage über kontakt.din-notlicht.com.
