Sistema decentralizzato a batterie di gruppo PLC24

SU NET

Da oltre un decennio, l’unità di alimentazione compatta SU NET è in servizio in modo affidabile. Grazie alla tecnologia PLC24 a risparmio energetico, il collaudato sistema a batterie raggruppate (Low Power System, LPS) alimenta, effettua il monitoraggio e controlla tutte le luci di emergenza e di sicurezza per ogni compartimento antincendio.

La digitalizzazione apre nuove possibilità nel funzionamento dei sistemi di illuminazione d’emergenza. Allo stesso tempo, i crescenti requisiti tecnici e normativi richiedono un continuo sviluppo. Con la nuova generazione, SU NET viene arricchita di funzioni digitali e diventa una componente centrale del mondo collegato in rete dell’illuminazione d’emergenza.

Il collaudato concetto è integrato da funzioni telematiche che consentono controlli automatizzati del sistema, nonché processi digitali di verifica e documentazione. In combinazione con tecnologie di batterie ad alte prestazioni e la possibilità di una guida dinamica e adattiva delle vie di fuga, SU NET definisce lo stato dell’arte nel settore dell’illuminazione di emergenza.

Conveniente dal punto di vista economico durante il funzionamento

L’installazione decentralizzata, per compartimenti antincendio del sistema SU NET riduce l’onere legato al cablaggio E30 ed elimina la necessità di effettuare l’alloggiamento del Sistema in un locale tecnico separato. In questo modo, i costi di installazione vengono notevolmente ridotti.

L’affidabile tecnologia PLC24 (24 V) garantisce un’elevata efficienza energetica e riduce il consumo di energia rispetto ai tradizionali sistemi di illuminazione d’emergenza a 230 V. Ciò riduce i costi di esercizio correnti.

Il sistema SU NET offre un’elevata flessibilità anche in caso di ampliamenti strutturali. È possibile integrare nel sistema facilmente aree aggiuntive installando ulteriori impianti. Grazie alla funzionalità NET, tutti gli impianti possono essere controllati, gestiti e sottoposti a manutenzione a livello centrale.

Sicurezza senza compromessi

Se fattori esterni come un incendio o un allagamento causano il guasto di un sistema SU NET, gli effetti rimangono limitati alla zona di rilevamento antincendio interessata grazie all’alimentazione decentralizzata. L’illuminazione d’emergenza in tutte le altre aree dell’edificio rimane disponibile senza limitazioni.

La tecnologia PLC24 basata su Bassa tensione di sicurezza a 24 V aumenta la sicurezza elettrica durante l’installazione, l’operazione e il servizio. La tecnologia LED di lunga durata garantisce un’elevata disponibilità del sistema e riduce gli interventi di manutenzione. Le moderne batterie LiFePO4 si contraddistinguono per l’elevata stabilità termica, la lunga durata in servizio e un elevato livello di sicurezza.

Inoltre, la nuova generazione crea i presupposti per il collegamento in rete sicuro dei sistemi di illuminazione d’emergenza e soddisfa già oggi i requisiti attuali e futuri del mondo dell’illuminazione d’emergenza digitale.

Il mondo dell'illuminazione di emergenza digitale

Con la nuova generazione, SU NET diventa una componente fondamentale del mondo dell’illuminazione di emergenza digitale. Le moderne funzioni di monitoraggio digitale degli impianti automatizzano i processi di verifica, documentazione e assistenza, facilitando l’adempimento degli Obblighi del gestore.

L’archiviazione dei dati di sistema avviene centralmente in centri di calcolo gestiti da professionisti. In questo modo, le informazioni rilevanti sono sempre disponibili, vengono salvate automaticamente e possono essere ripristinate all’occorrenza.

La comunicazione sicura tra impianti, servizi cloud e utenti costituisce la base del mondo dell’illuminazione di emergenza digitale. Crittografia, controllo degli accessi e monitoraggio continuo della sicurezza proteggono le informazioni sensibili. Aggiornamenti regolari di sicurezza e del firmware mantengono SU NET sempre aggiornato e pronto per le esigenze future.

GUIDA ADATTIVA DEL PERCORSO DI EVACUAZIONE

Gli edifici, le destinazioni d’uso e le situazioni di pericolo sono in continua evoluzione. Il sistema SU NET di ultima generazione integra in un unico sistema l’illuminazione d’emergenza e la segnaletica dinamica e adattiva delle vie di fuga. Grazie alla tecnologia FSU integrata, in caso di emergenza le vie di fuga possono essere adattate alla situazione e le persone possono essere indirizzate in modo mirato verso l’uscita più sicura.

Oltre alle interruzioni di corrente e agli incendi, è possibile tenere conto anche di altri scenari di emergenza, quali fughe di sostanze pericolose, minacce di attentati dinamitardi o atti di follia omicida. In questo modo è possibile attuare i più svariati schemi di vie di fuga con un unico sistema nel rispetto delle norme.

Maggiori informazioni sulla segnaletica delle vie di fuga

Un approccio decentralizzato per una maggiore libertà

Gli impianti di illuminazione d’emergenza decentralizzati aumentano la sicurezza negli edifici garantendo l’alimentazione continua dell’illuminazione d’emergenza in singole sezioni dell’edificio. Volete scoprire quali vantaggi offrono i nostri Sistemi SU NET per il vostro progetto di illuminazione d’emergenza?

Riproduci video

Soluzioni digitali

L’ultima generazione SU NET è dotata delle più moderne funzioni telematiche. Queste consentono l’automazione dei processi di controllo e documentazione e garantiscono un’elevata disponibilità costante dei vostri sistemi di illuminazione d’emergenza. In questo modo non solo sarete sollevati in modo affidabile dalle attività di routine che richiedono molto tempo, ma sarete anche supportati, in particolare, nell’adempimento dei vostri Obblighi del gestore.

Esame online Informazioni & Visualizzazione Libretto delle verifiche digitale Aggiornamenti in corso Backup dei dati

Esame online

SU NET consente di eseguire in modo automatizzato ed efficiente i controlli periodici del vostro sistema di illuminazione d’emergenza da remoto. Ciò favorisce l’adempimento degli Obblighi del gestore e riduce notevolmente l’onere organizzativo.

Inoltre, la diagnosi remota fornisce preziose informazioni sullo stato del sistema e consente un’analisi mirata da parte dei nostri tecnici dell’assistenza esperti. Qualora vengano rilevate anomalie, queste possono essere valutate immediatamente e le possibili soluzioni concordate insieme ai clienti. Qualora fosse necessario un intervento aggiuntivo o altri servizi al luogo, tutti i dati di sistema rilevanti sono già disponibili. In questo modo gli interventi possono essere preparati in modo mirato ed eseguiti in modo efficiente, il che aumenta ulteriormente la disponibilità del Sistema e riduce eventuali costi conseguenti.

Informazioni & Visualizzazione

Con mySU avete sempre sotto controllo il vostro sistema di illuminazione d’emergenza. Il servizio di informazione e visualizzazione basato su cloud vi mostra in ogni momento lo stato dei vostri impianti di illuminazione d’emergenza. Indipendentemente da dove vi troviate. Eventuali guasti vengono rilevati immediatamente e segnalati automaticamente tramite notifiche push o e-mail. In questo modo, soprattutto negli edifici privi di personale presente in modo permanente, tutte le informazioni rilevanti sugli impianti sono sempre disponibili in tempo reale e i responsabili possono reagire in modo mirato ai cambiamenti.

Libretto delle verifiche digitale

Ai sensi delle norme EN 62034 ed EN 50172, i gestori degli impianti di illuminazione di emergenza sono tenuti a documentare le verifiche e gli eventi relativi a tali impianti. La funzione di libretto delle verifiche digitale di SU NET documenta tutte le informazioni rilevanti per il libretto delle verifiche automaticamente, in conformità alle norme e a prova di manomissione. Ciò elimina la necessità di effettuare giri di controllo periodici presso i singoli impianti, nonché la registrazione e la documentazione manuale dei risultati delle verifiche. Ciò consente di risparmiare tempo, riduce le fonti di errore e facilita l’adempimento degli obblighi del gestore. Grazie alla connessione al cloud, in caso di sinistro tutte le informazioni rilevanti sono disponibili in qualsiasi momento ed è possibile presentare la prova richiesta del funzionamento impeccabile dei propri impianti di illuminazione di emergenza.

Aggiornamenti in corso

Gli aggiornamenti regolari garantiscono che il vostro SU NET sia sempre conforme agli standard di sicurezza più recenti. Gli aggiornamenti di sicurezza e del firmware vengono forniti tramite l’infrastruttura cloud secondo i più elevati standard di sicurezza informatica e trasmessi direttamente al sistema tramite la rete. In questo modo, le funzioni vengono continuamente ottimizzate, i meccanismi di protezione aggiornati e la resilienza del sistema migliorata in modo sostenibile.

In questo modo il vostro sistema di illuminazione di emergenza rimane costantemente aggiornato, garantisce un’operazione affidabile ed è perfettamente preparato ad affrontare i futuri requisiti normativi. Il continuo sviluppo delle misure di sicurezza informatica e delle funzioni di sistema soddisfa i requisiti del Cyber Resilience Act (CRA) relativi a un ciclo di vita resiliente dei prodotti digitali.

Backup dei dati

Eventi imprevedibili come danni causati dall’acqua, sovratensioni o incendi possono compromettere l’infrastruttura locale e, nel peggiore dei casi, causare un’interruzione totale dei sistemi di illuminazione d’emergenza. Grazie al backup continuo dei dati nel cloud, i dati di sistema importanti vengono conservati anche in caso di sinistro.

Tutti i dati di configurazione rilevanti, i rapporti di collaudo, gli stati operativi e i registri degli eventi vengono regolarmente archiviati in centri di calcolo gestiti da professionisti. Grazie alla doppia archiviazione dei dati e ai meccanismi di backup automatici, queste informazioni sono disponibili in qualsiasi momento e, se necessario, possono essere rapidamente ripristinate.

Ciò semplifica la rimessa in funzione dopo un evento dannoso, riduce i tempi di inattività e garantisce il mantenimento di una documentazione completa.

La sicurezza informatica come base dei moderni sistemi di illuminazione d'emergenza

SU NET è stato sviluppato tenendo conto dei requisiti attuali e futuri in materia di sicurezza informatica. Aggiornamenti regolari di sicurezza e del firmware mantengono il sistema sempre aggiornato nel lungo periodo e consentono l’adeguamento alle nuove esigenze senza ricorrere a costosi programmi di sostituzione dell’hardware. In questo modo, i Gestori beneficiano di un’elevata sicurezza dell’investimento, di una riduzione dei rischi informatici e di una soluzione di illuminazione di emergenza sostenibile a lungo termine. Il quadro di riferimento per la sicurezza informatica:

EN 18031

Protezione delle interfacce di comunicazione in rete da accessi non autorizzati e manomissioni.

IEC 62443-4-2

Sviluppato secondo principi consolidati di sicurezza informatica industriale.

Legge sulla resilienza informatica

Cyber Resilience Act

NIS2-Supporto

Supporta i gestori nel soddisfare i requisiti in materia di sicurezza informatica, conformità e audit.

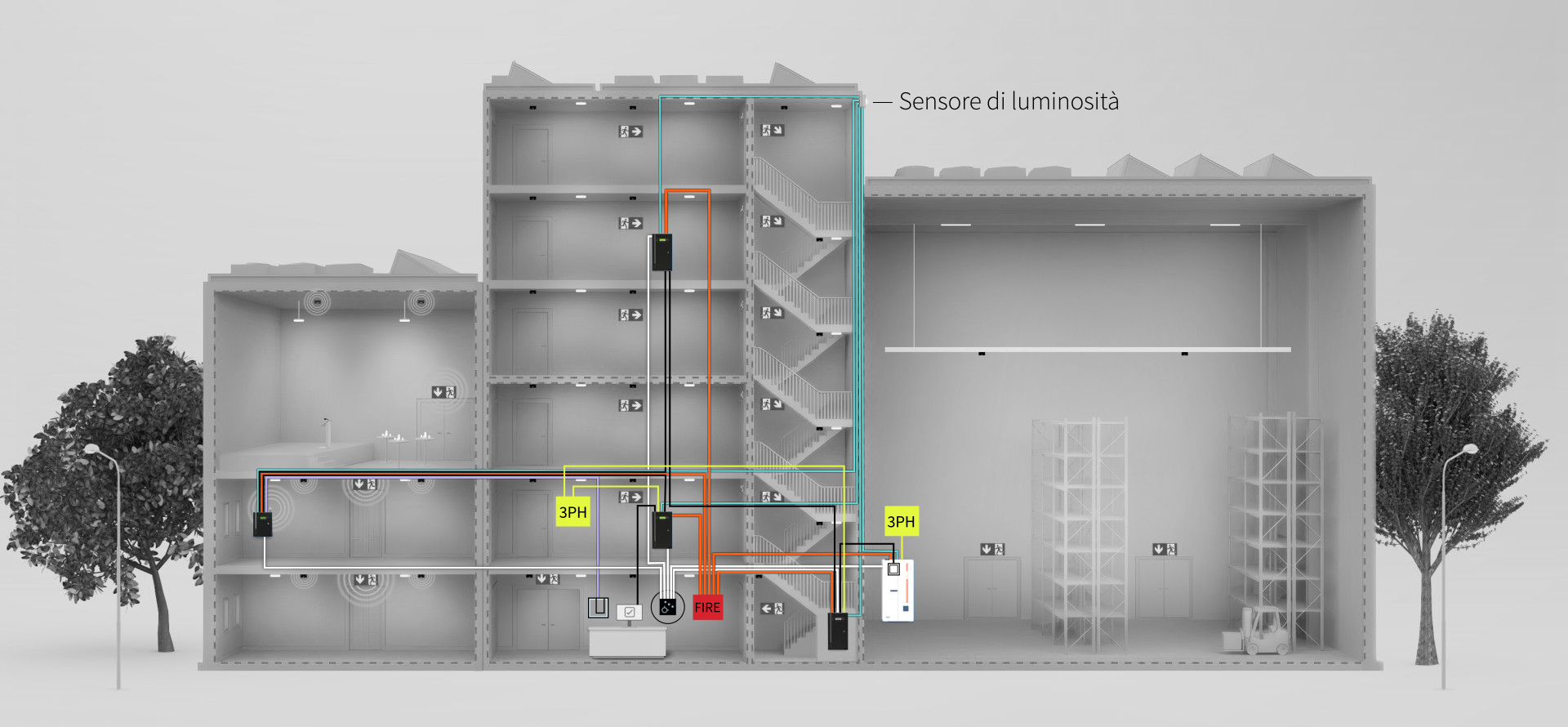

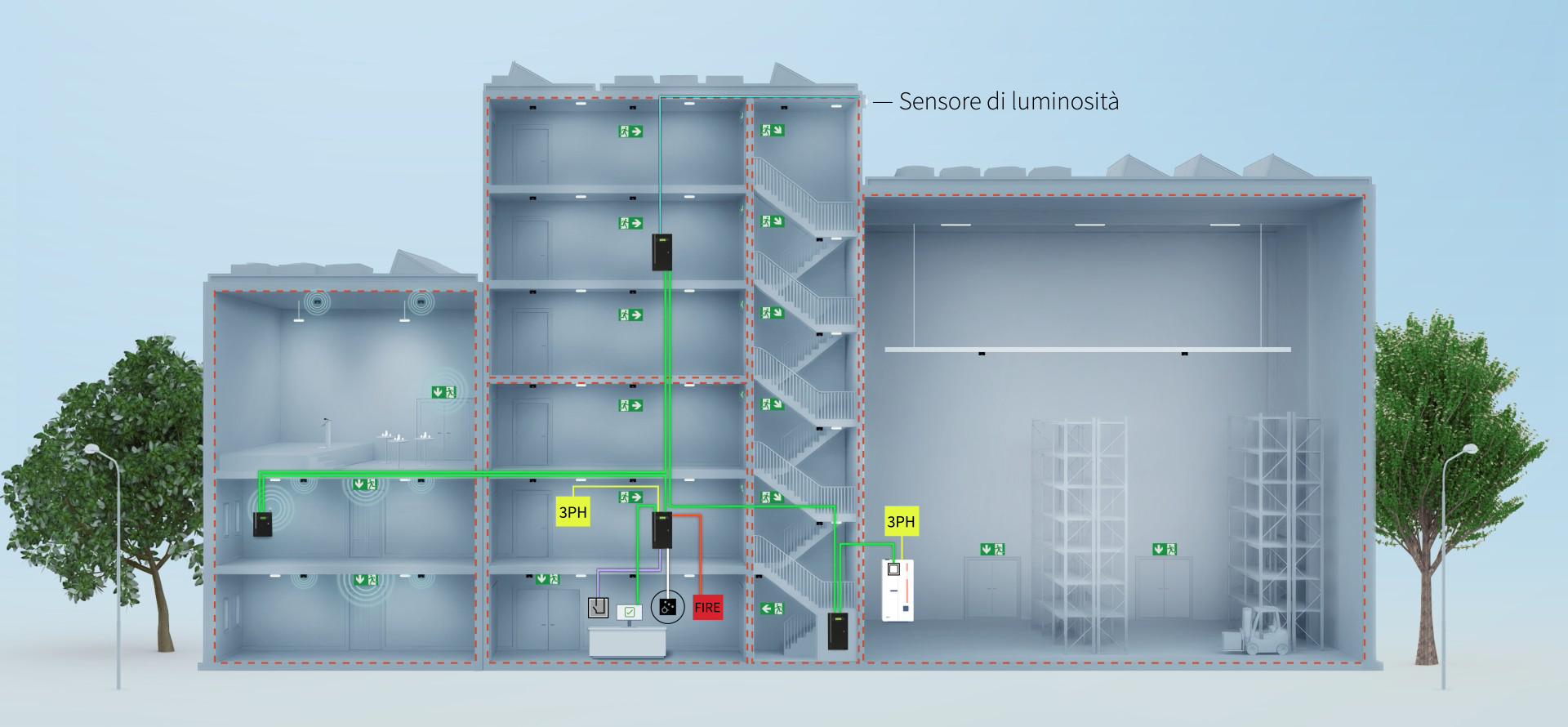

Funzione NET: confronto tra i diversi tipi di cablaggio

I sistemi di illuminazione d’emergenza DIN, collegati tra loro tramite un cavo LAN, possono trasmettere informazioni tramite la funzione NET attraverso la Rete di illuminazione di emergenza protetta. Ciò riduce notevolmente il carico di cablaggio. Un confronto diretto evidenzia le differenze nel cablaggio di un edificio con e senza la funzione NET.

Funzione NET: Esempi di applicazione

Eventi diversi comportano requisiti specifici per l’illuminazione d’emergenza. Grazie alla funzione NET è possibile sia l’accensione locale dell’illuminazione d’emergenza e di sicurezza, sia la definizione di una via di fuga precisa attraverso più sistemi. Scoprite come la funzione NET aumenti il livello di sicurezza generale in diversi scenari.

black-out

Unità sottostazione 1° piano

In una sezione dell’edificio si verifica un black-out dell’Illuminazione generale. In quest’area l’illuminazione di emergenza e di sicurezza deve attivarsi automaticamente. Grazie alla funzione NET, l’attivazione dell’illuminazione di emergenza e di sicurezza viene comunicata anche ai sistemi adiacenti nelle aree non interessate dal black-out, garantendo così l’illuminazione dell’intera via di fuga. Lo stato attuale viene visualizzato nella zona della portineria.

Riproduci simulazione

black-out

Magazzino delle unità sottostazione

Nel magazzino si verifica un black-out dell’Illuminazione generale. Di conseguenza, in quest’area viene attivata automaticamente l’illuminazione di emergenza e di sicurezza. Tramite la funzione NET viene informato un altro sistema. Lo stato attuale viene visualizzato nella zona della portineria. In questo caso non è necessario attivare l’illuminazione di emergenza e di sicurezza nelle aree adiacenti.

Riproduci simulazione

Incendio

Incendio al 5° piano

Al 5° piano, l’incendio viene rilevato dall’impianto di allarme antincendio. Il contatto a potenziale zero dell’impianto di allarme antincendio, collegato via cavo al sistema di illuminazione di emergenza al 1° piano, viene trasmesso al sistema interessato tramite la funzione NET. Di conseguenza, viene attivata l’illuminazione di emergenza e d’emergenza in tutto l’edificio. Lo stato attuale viene visualizzato nella zona della portineria.

Riproduci simulazione

Contatti elettrici

Servizio notturno

Per utilizzare l’illuminazione d’emergenza e di sicurezza al calar del crepuscolo come luce notturna a risparmio energetico per l’edificio, il sensore di luminosità per la commutazione della luce notturna viene collegato via cavo al sistema di illuminazione d’emergenza più vicino. Grazie alla funzione NET, questa informazione viene trasmessa a tutti gli altri sistemi di illuminazione d’emergenza.

Riproduci simulazione

Contatti elettrici

Organizzazione di eventi

Nell’edificio si sta svolgendo un evento. Affinché l’illuminazione d’emergenza sia conforme ai requisiti normativi, il portiere al piano terra attiva la modalità evento. Grazie alla funzione NET, l’illuminazione d’emergenza e di sicurezza nell’area dell’evento passa alla modalità di illuminazione continua. A tal fine è sufficiente un collegamento via cavo con il sistema di illuminazione di emergenza più vicino.

Riproduci simulazione

Modulo automatico di test di fase

Dispositivi di monitoraggio della tensione nelle unità sottostazione

Il controllo funzionale obbligatorio dei dispositivi di monitoraggio della tensione, così come la relativa documentazione, rientrano tra gli obblighi del gestore, ma comportano un notevole impiego di tempo nell’ambito del funzionamento quotidiano. Con SU NET questo onere manuale viene eliminato, poiché il controllo funzionale dei dispositivi di monitoraggio della tensione viene effettuato in modo completamente automatizzato tramite il Modulo di test automatico delle fasi (APTM). Il controllo viene effettuato nell’ambito del test di funzionamento e si svolge senza alcuna limitazione del funzionamento in corso. Non è necessario alcun intervento manuale né alcun ripristino.

Allo stesso tempo, tutti i risultati dei test vengono documentati automaticamente e, grazie alla chiara attribuzione ai singoli quadri di distribuzione, è possibile individuare più rapidamente eventi ed errori. Ciò riduce il carico di lavoro del personale, facilita la ricerca del guasto/debug e aumenta quindi la disponibilità dell’impianto. Gli obblighi del gestore vengono così adempiuti con il minimo sforzo.

LiFePO4 – energia sicura per ogni applicazione

Con le batterie LiFePO4, anche noi di SU NET puntiamo su una tecnologia moderna che coniuga sicurezza, efficienza e durata, migliorando così in modo sostenibile il funzionamento dei sistemi di illuminazione d'emergenza.

Tolleranza alla temperatura

La moderna tecnologia LiFePO₄ si contraddistingue per l’elevata resistenza alle temperature ambientali alte e per la stabilità termica. Di conseguenza, il sistema SU NET è adatto anche ad applicazioni con temperature ambientali alte e amplia le possibilità di progettazione.

Gli ambienti che, a causa delle condizioni ambientali, finora erano adatti solo in misura limitata all’alloggiamento di impianti di illuminazione di emergenza, possono così essere utilizzati più facilmente. Ciò garantisce una maggiore flessibilità nell’installazione, nel posizionamento e nel funzionamento del sistema.

Sicurezza operativa

La tecnologia LiFePO4 si contraddistingue per un elevato livello di sicurezza intrinseca. Le batterie utilizzate soddisfano i requisiti della norma UN 38.3 per il trasporto e l’utilizzo in sicurezza delle batterie al litio.

Ulteriori prove di sicurezza, come il test del chiodo, confermano l’elevata stabilità delle celle delle batterie anche in caso di danni meccanici. Questo, unito al funzionamento privo di emissione di gas, rende il LiFePO4 una soluzione particolarmente affidabile per l’impiego in impianti di illuminazione di emergenza.

Sistema di monitoraggio della batteria integrato

Il Sistema di monitoraggio della batteria (BMS) integrato nella batteria monitora costantemente le tensioni delle celle, le temperature e la corrente. In caso di anomalie critiche quali sovratensione, sottotensione, sovracorrente o temperature non consentite, il BMS protegge la batteria tramite funzioni di spegnimento automatico.

Inoltre, il bilanciamento delle celle integrato garantisce un’uniformità nella distribuzione della carica, contribuendo così a una maggiore durata in servizio e a un utilizzo ottimale della capacità della batteria. Allo stesso tempo, il Sistema di monitoraggio della batteria si occupa del controllo e del monitoraggio automatici della temperatura e della tensione della batteria secondo i requisiti della norma EN 50171.

Peso proprio

Grazie ai materiali a base di litio, ferro e fosfato utilizzati, le batterie LiFePO₄ sono in grado di immagazzinare grandi quantità di energia con un peso relativamente ridotto. Ciò facilita il trasporto, il Montaggio e la movimentazione e garantisce una maggiore flessibilità nell’installazione.

Assenza di gas

Le batterie LiFePO4 sono considerate prive di emissione di gas. Ciò rende superflue ulteriori misure di ventilazione e sfiato. Ciò riduce l’onere progettuale e offre maggiore libertà nell’installazione.

Assenza di sostanze nocive

Le batterie LiFePO4 non contengono metalli pesanti tossici come il piombo o il cadmio. Ciò riduce l’esposizione a sostanze pericolose e semplifica la gestione delle batterie durante l’intero ciclo di vita.

La tecnologia più adatta alle vostre applicazioni

VRLA (AGM, semi-gel, gel)

LiFePO4

Temperatura ambiente*

Garanzia di 50.000 ore a una temperatura ambiente costante compresa tra 18 °C e 22 °C

Garanzia di 50.000 ore in un intervallo di temperatura compreso tra 10 °C e 35 °C

Vano batterie

È necessario progettare e effettuare il sistema di ventilazione e aerazione

Non sono necessarie misure aggiuntive per la ventilazione e lo sfiato

Peso

Il peso maggiore rende più difficili il trasporto, la movimentazione e il Montaggio.

Grazie al peso ridotto, il trasporto, la movimentazione e il Montaggio risultano semplici.

Riciclaggio

Processi di riciclaggio consolidati da decenni con un tasso di recupero molto elevato.

Lo sviluppo delle strutture di riciclaggio e la crescente disponibilità di sistemi di ritiro e recupero adeguati.

Costi

Costi di acquisto inferiori. Particolarmente conveniente in presenza di infrastrutture già esistenti, come locali climatizzati o ventilati naturalmente o artificialmente.

Costi di acquisto più elevati. Potenziale di risparmio grazie all’eliminazione delle misure di ventilazione e aerazione, nonché a requisiti ridotti in materia di climatizzazione.

* Le temperature più elevate riducono la durata di vita utile, mentre quelle più basse riducono la capacità disponibile.

La fonte di alimentazione di sicurezza più adatta alla vostra applicazione

SU NG

SU NET

SC NET CMR

Circuiti elettrici

Al massimo 16

Al massimo 6

2 (Gruppi di verifica)

Quantità massima di apparecchi di illuminazione

320

120

200

Numero massimo di sistemi collegabili in rete

Lunghezza del cavo della Rete di illuminazione di emergenza (tra 2 sistemi)

1.000 m

100 m

Lunghezza del cavo dei circuiti elettrici

al massimo 400 m

al massimo 200 m

fino a 40 m (distanza tra apparecchi)

Tecnologia della comunicazione

collegato via cavo tramite PLC24

senza fili (frequenza 868 MHz, IPv6 con crittografia IPsec)

Potenza totale del sistema

240W / 480W / 960W

190 W

Passacavo

sopra / sotto / dal retro

sopra

Connessione al cloud

Applicazioni software

SUweb, mySU, SUcontrol

SUcontrol, mySU

Fonte di alimentazione di sicurezza

VRLA (AGM, semi-gel, gel), LiFePO4

Li-Ion (in ogni apparecchio di illuminazione)

Monitoraggio della tensione

monitoraggio trifase compatibile con il bus

Modulo di test automatico delle fasi

Soluzione completa certificata ESF30

Il SU NET ESF30 è una soluzione completa omologata secondo con garanzia di Mantenimento delle funzioni per almeno 30 minuti in caso di incendio.

Il sistema è stato omologato da un ente di certificazione accreditato, compresa la tecnologia delle batterie LiFePO₄, e offre quindi un elevato livello di sicurezza operativa.

Siamo il primo produttore in Europa ad aver testato e certificato sistemi per il Montaggio su pareti in legno lamellare. In questo modo, il sistema apre nuove possibilità per i moderni progetti di edilizia in legno e garantisce una maggiore sicurezza nella progettazione.

Grazie alle esecuzioni omologate E30, il Sistema può essere installato anche in modo indipendente o sospeso. In questo modo, il sistema rappresenta un’alternativa compatta ed economica al locale tecnico elettrico separato richiesto secondo.

OMOLOGAZIONE GENERALE DELL'UFFICIO DI VIGILANZA EDILIZIA Z-86.2

L’omologazione DIBt Z-86.2 conferma l’idoneità del sistema SU NET ESF30 all’impiego in Germania. L’intero sistema è stato testato in combinazione con Batterie al piombo e garantisce il Mantenimento delle funzioni per almeno 30 minuti in caso di incendio. In questo modo, progettisti e Gestori possono avvalersi di una soluzione omologata e conforme alle norme, che offre un elevato livello di sicurezza sia in fase di progettazione che di esercizio.
