Decentraliziran skupinski akumulatorski sistem PLC24

SU NET

Že več kot desetletje se kompaktna napajalna enota SU NET zanesljivo uporablja. Preizkušeni sistem skupinskih akumulatorjev (Low Power System, LPS), ki ga napaja energetsko varčna tehnologija PLC24, napaja, nadzoruje in preverja vse zasilne in varnostne svetilke po požarnih odsekih.

Digitalizacija odpira nove možnosti pri delovanju sistemov zasilne razsvetljave. Hkrati pa naraščajoče tehnične in normativne zahteve zahtevajo nenehen razvoj. Z novo generacijo se SU NET razširi z digitalnimi funkcijami in postane osrednji del povezanega sveta zasilne razsvetljave.

Preizkušeni koncept dopolnjujejo telematske funkcije, ki omogočajo avtomatizirane preglede sistema ter digitalne postopke preverjanja in dokumentiranja. V kombinaciji z zmogljivimi tehnologijami akumulatorjev in možnostjo dinamičnega, prilagodljivega usmerjanja evakuacijskih poti sistem SU NET opredeljuje sodobno stanje tehnike na področju zasilne razsvetljave.

Gospodarno v delovanju

Decentralizirana, po požarnih odsekih razporejena namestitev sistema SU NET zmanjša obseg E30-kabelske napeljave in odpravlja potrebo po namestitvi naprave v ločenem tehničnem prostoru. S tem se stroški postavitve znatno zmanjšajo.

Zanesljiva tehnologija PLC24 (24 V) deluje izjemno energetsko učinkovito in zmanjšuje porabo energije v primerjavi s klasičnimi sistemi zasilne razsvetljave na 230 V. To znižuje tekoče obratovalne stroške.

Tudi pri gradbenih razširitvah sistem SU NET ponuja visoko fleksibilnost. Dodatna območja se lahko preprosto vključijo v sistem z namestitvijo dodatnih naprav. Prek funkcionalnosti NET je mogoče vse naprave centralno krmiliti, upravljati in vzdrževati.

Varnost brez kompromisov

Če zunanji vplivi, kot sta požar ali voda, povzročijo izpad sistema SU NET, so posledice zaradi decentralizirane oskrbe omejene na prizadeti požarni sektor. Zasilna razsvetljava v vseh preostalih delih stavbe ostane neomejeno na voljo.

Tehnologija PLC24, ki temelji na 24 V Nizkonapetostni zaščitni napetosti, povečuje električno varnost pri namestitvi, delovanju in servisu. Trajna LED-tehnologija zagotavlja visoko razpoložljivost sistema in zmanjšuje potrebe po vzdrževanju. Sodobne LiFePO4-baterije se odlikujejo po visoki toplotni stabilnosti, dolgi življenjski dobi in visoki ravni varnosti.

Poleg tega nova generacija ustvarja pogoje za varno digitalno povezovanje sistemov zasilne razsvetljave ter že danes izpolnjuje sedanje in prihodnje zahteve sveta digitalne zasilne razsvetljave.

Svet digitalne zasilne razsvetljave

Z novo generacijo postane SU NET osrednji del sveta digitalne zasilne razsvetljave. Sodobne funkcije za digitalno nadzorovanje sistemov avtomatizirajo postopke preverjanja, dokumentiranja in servisiranja ter olajšajo izpolnjevanje Obveznosti upravljavca.

Shranjevanje sistemskih podatkov poteka centralno v profesionalno upravljanih podatkovnih centrih. Zaradi tega so relevantne informacije vedno na voljo, se samodejno varnostno kopirajo in jih je mogoče po potrebi obnoviti.

Varna komunikacija med napravami, storitvami v oblaku in uporabniki predstavlja temelj sveta digitalne zasilne razsvetljave. Šifriranje, nadzor dostopa in neprekinjeno spremljanje varnosti ščitijo občutljive informacije. Redne varnostne posodobitve in posodobitve programske opreme zagotavljajo, da je SU NET dolgoročno posodobljen in pripravljen na prihodnje zahteve.

Prilagodljivo usmerjanje evakuacijskih poti

Zgradbe, namembnosti in nevarnosti se spreminjajo. SU NET najnovejše generacije v enem sistemu združuje zasilno razsvetljavo in dinamično, prilagodljivo usmerjanje po evakuacijskih poteh. Zahvaljujoč vgrajeni tehnologiji FSU je mogoče v primeru izrednega dogodka evakuacijske poti prilagoditi glede na situacijo in osebe ciljno usmeriti k najvarnejšemu izhodu.

Poleg izpada električne energije in požara je mogoče upoštevati tudi druge izredne razmere, kot so uhajanje nevarnih snovi, grožnje z bombami ali nasilna dejanja. Tako je mogoče najrazličnejše koncepte evakuacijskih poti z enim samim sistemom izvesti v skladu s standardi.

Več o usmerjanju evakuacijskih poti

Decentraliziran način razmišljanja za več svobode

Decentralizirane SU-naprave povečujejo varnost v zgradbah, saj zagotavljajo neprekinjeno napajanje zasilne razsvetljave v posameznih delih zgradbe. Želite izvedeti, kakšne prednosti imajo naši decentralizirani SU-sistemi za vaš projekt zasilne razsvetljave?

Predvajaj video

Digitalne rešitve

Najnovejša generacija SU NET ponuja najsodobnejše telematske funkcije. Te omogočajo avtomatizacijo postopkov preverjanja in dokumentiranja ter zagotavljajo trajno visoko razpoložljivost vaših sistemov zasilne razsvetljave. S tem vam ne le zanesljivo olajšajo časovno zahtevna rutinska opravila, temveč vas predvsem podpirajo tudi pri izpolnjevanju vaših Obveznosti upravljavca.

Spletni izpit Informacija & Vizualizacija Digitalna testna knjiga Tekoče posodobitve Varnostno kopiranje podatkov

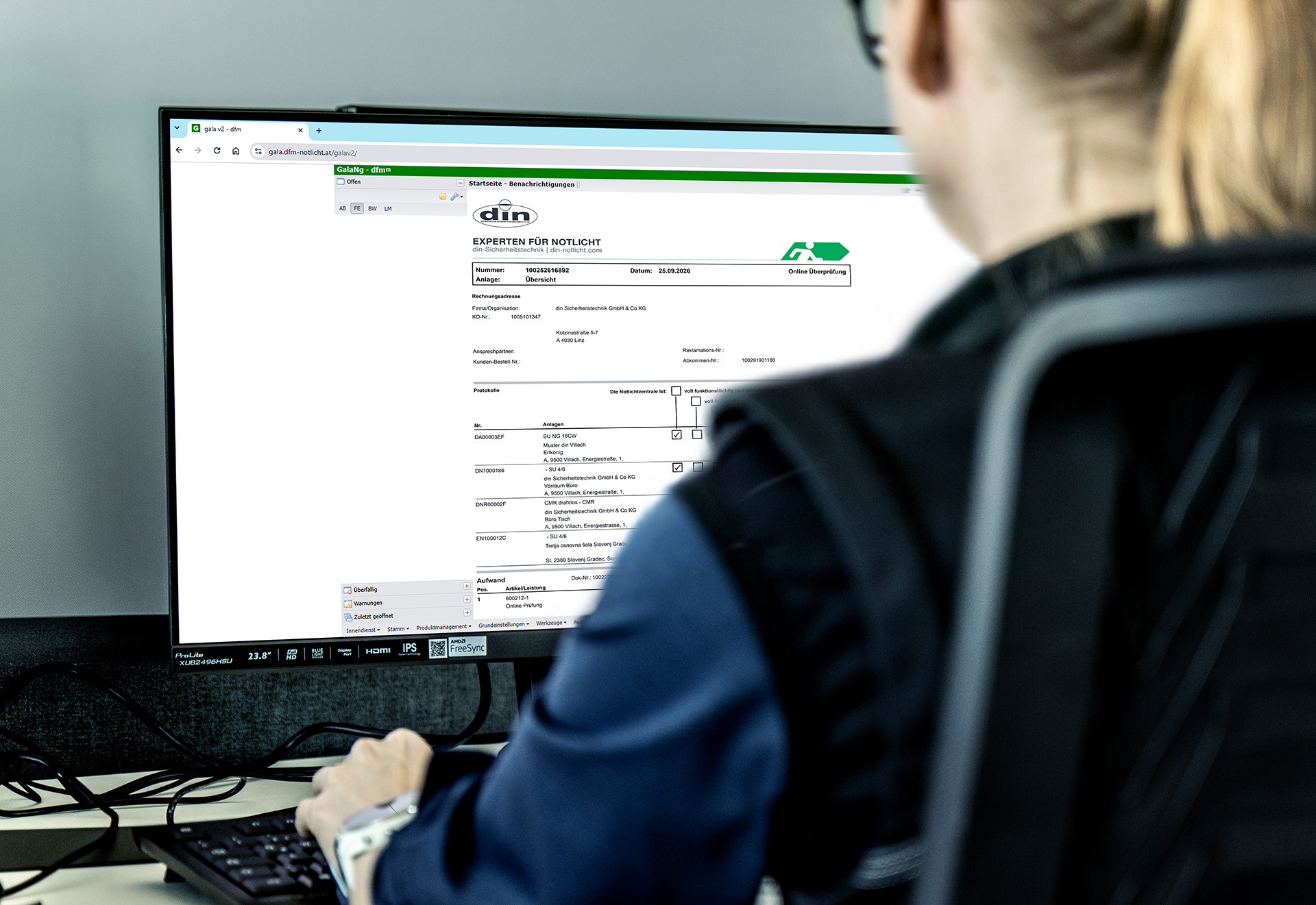

Spletni izpit

SU NET omogoča avtomatizirano in učinkovito izvajanje rednih pregledov vaših sistemov zasilne razsvetljave na daljavo. S tem se podpira izpolnjevanje Obveznosti upravljavca in znatno zmanjša organizacijski napor.

Poleg tega diagnostika na daljavo zagotavlja dragocene vpoglede v stanje sistema in omogoča ciljno usmerjeno analizo s strani naših izkušenih serviserjev. Če se zaznajo nepravilnosti, jih je mogoče takoj oceniti in morebitne rešitve uskladiti skupaj s strankami. Če je potrebna dodatna servisna intervencija ali druge storitve na lokaciji, so vsi relevantni podatki o sistemu že na voljo. S tem je mogoče intervencije ciljno pripraviti in učinkovito izvesti, kar dodatno poveča razpoložljivost naprave in zmanjša morebitne posledične stroške.

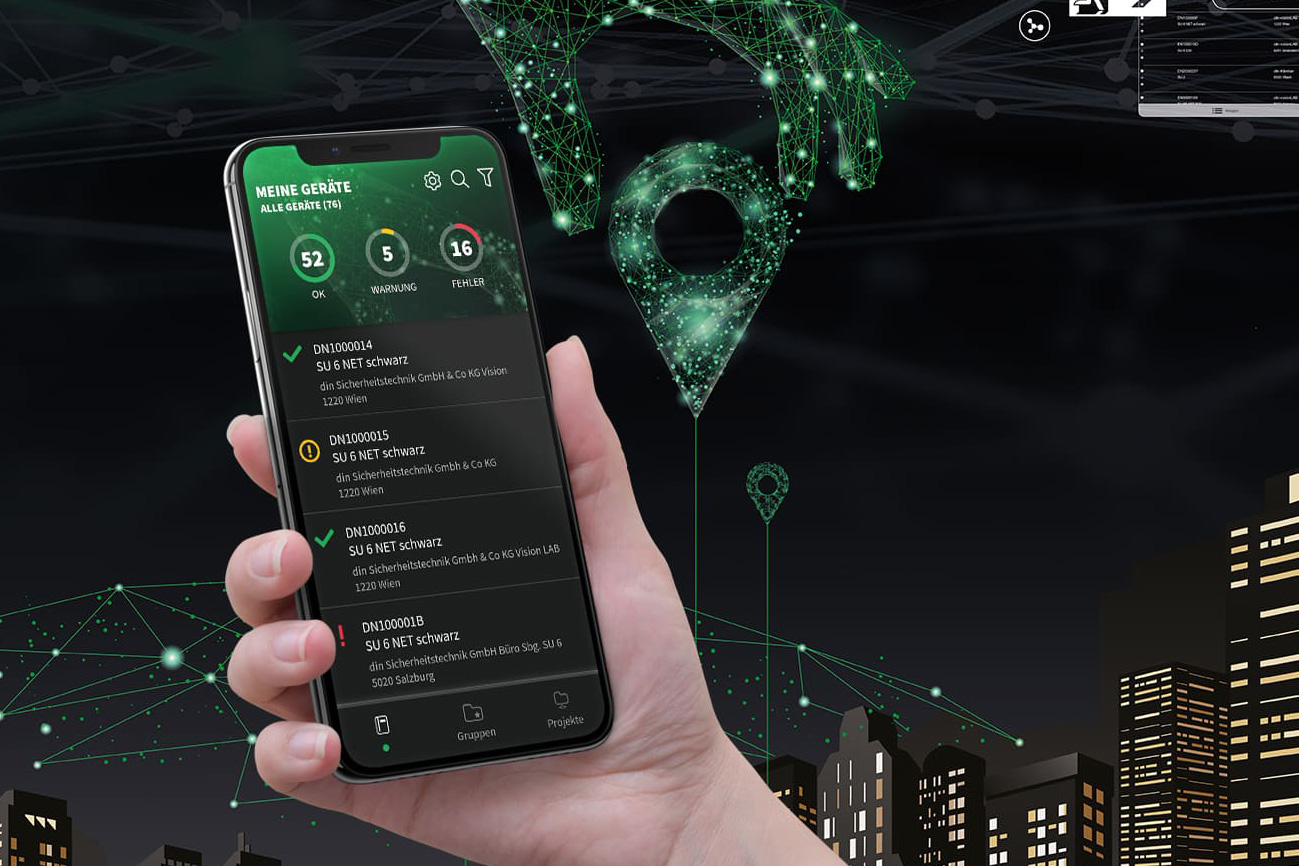

Informacija & Vizualizacija

Z mySU imate svojo zasilno razsvetljavo vedno pod pregledom. Ta v oblaku temelječa storitev za informacije in vizualizacijo vam kadarkoli prikaže stanje vaših sistemov zasilne razsvetljave. Ne glede na to, kje se nahajate. Morebitne napake se takoj zaznajo in samodejno posredujejo prek push-obvestila ali e-pošte. S tem so zlasti v stavbah brez stalno zasedenega delovnega mesta vse relevantne informacije o sistemih vedno na voljo v najnovejši različici, odgovorne osebe pa se lahko ciljno odzovejo na spremembe.

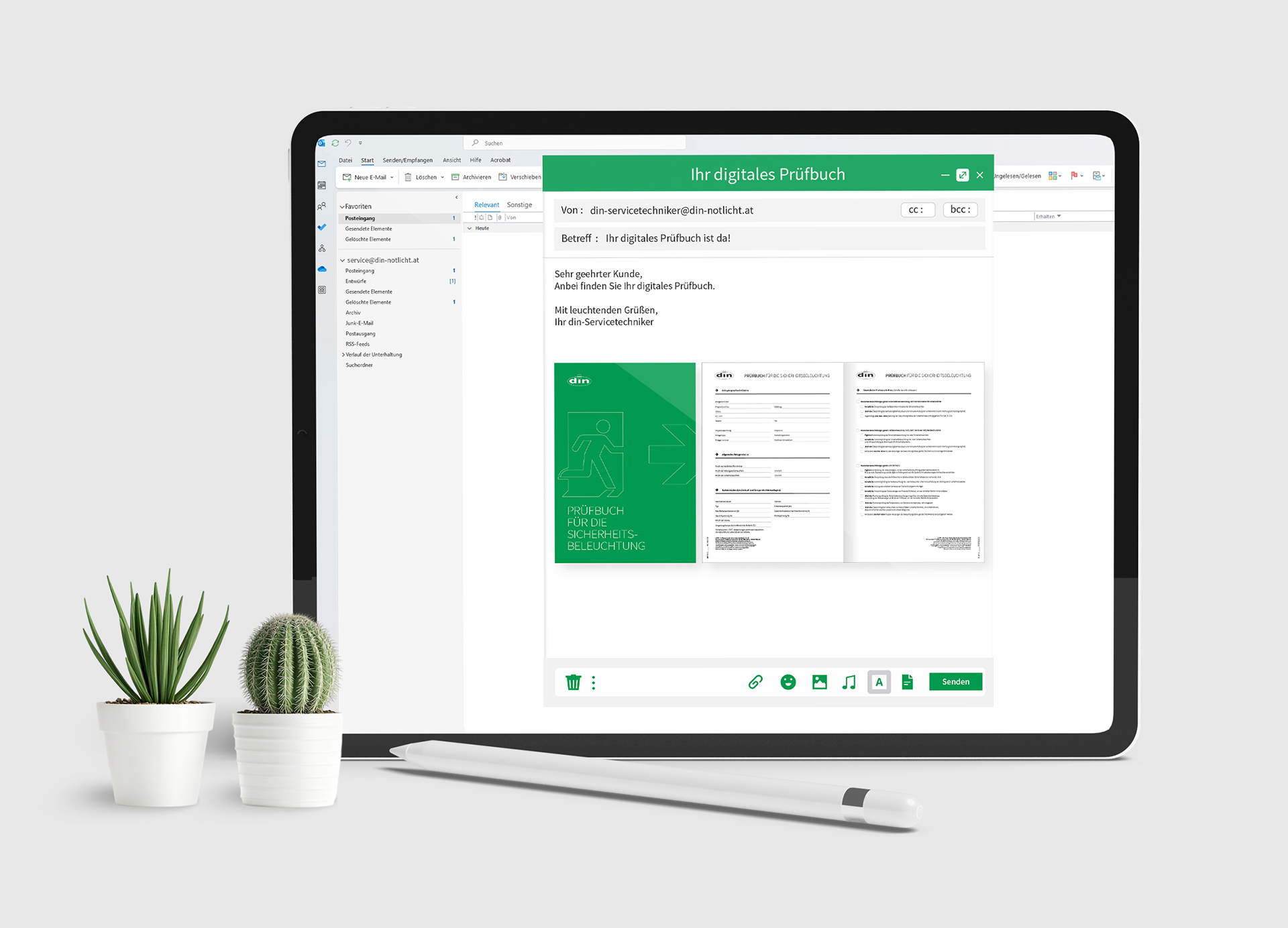

Digitalna testna knjiga

Upravljavci sistemov zasilne razsvetljave so v skladu s standardoma EN 62034 in EN 50172 dolžni dokumentirati preglede in dogodke v zvezi s temi sistemi. Funkcija digitalne Testne knjige v sistemu SU NET samodejno, v skladu s standardi in zaščiteno pred ponarejanjem dokumentira vse informacije, pomembne za Testno knjigo. S tem odpadejo redni inšpekcijski obhodi za posamezne naprave ter ročno vnašanje in dokumentiranje rezultatov pregledov. To prihrani čas, zmanjša možnosti za napake in olajša izpolnjevanje Obveznosti upravljavca. Zahvaljujoč povezavi z oblakom so v primeru škode vse relevantne informacije vedno na voljo, vi pa lahko predložite potrebno dokazilo o brezhibnem delovanju vaših sistemov zasilne razsvetljave.

Tekoče posodobitve

Redne posodobitve zagotavljajo, da vaš SU NET vedno ustreza aktualnim varnostnim standardom. Varnostne posodobitve in posodobitve programske opreme se zagotavljajo prek oblačne infrastrukture skladno z najvišjimi standardi kibernetske varnosti in se neposredno prenesejo v sistem prek omrežja. S tem se funkcije nenehno optimizirajo, zaščitni mehanizmi posodabljajo, odpornost sistema pa se trajno izboljšuje.

Tako vaš sistem zasilne razsvetljave ostaja vedno na najnovejši ravni, zanesljiv v delovanju in odlično pripravljen na prihodnje regulativne zahteve. Nenehno izpopolnjevanje ukrepov kibernetske varnosti in sistemskih funkcij izpolnjuje zahteve zakona o kibernetski odpornosti (Cyber Resilience Act, CRA) glede odpornega življenjskega cikla digitalnih izdelkov.

Varnostno kopiranje podatkov

Nepredvidljivi dogodki, kot so poškodbe zaradi vode, prenapetost ali požari, lahko ogrozijo lokalno infrastrukturo in v najslabšem primeru povzročijo popolno izpadanje sistemov zasilne razsvetljave. Zaradi rednega varnostnega kopiranja podatkov v oblaku se pomembni podatki sistema ohranijo tudi v primeru škode.

Vsi relevantni podatki o konfiguraciji, poročila o preskusih, Status delovanja in dnevniki dogodkov se redno shranjujejo v profesionalno upravljanih podatkovnih centrih. Zahvaljujoč redundantnemu shranjevanju podatkov in avtomatskim mehanizmom varnostnega kopiranja so ti podatki vedno na voljo in jih je mogoče po potrebi hitro obnoviti.

S tem se poškodba poškodbe poenostavi ponovni zagon, skrajšajo se izpadni časi in ohrani se neprekinjena dokumentacija.

Kibernetska varnost kot temelj sodobnih sistemov zasilne razsvetljave

Sistem SU NET je bil razvit ob upoštevanju sedanjih in prihodnjih zahtev na področju kibernetske varnosti. Redne varnostne posodobitve in posodobitve strojne programske opreme zagotavljajo, da sistem ostaja dolgoročno posodobljen, ter omogočajo prilagajanje novim zahtevam brez zahtevnih programov zamenjave strojne opreme. S tem upravljavci uživajo visoko varnost naložb, zmanjšana kibernetska tveganja in dolgoročno trajnostno rešitev za zasilno razsvetljavo. Okvir za kibernetsko varnost:

EN 18031

Zaščita povezanih komunikacijskih vmesnikov pred nepooblaščenim dostopom in manipulacijami.

IEC 62443-4-2

Razvit v skladu z uveljavljenimi načeli industrijske kibernetske varnosti.

Cyber Resilience Act

Pripravljeni na prihodnje evropske zahteve na področju kibernetske varnosti.

NIS2-Podpora

Podpira upravljavce pri izpolnjevanju zahtev na področju kibernetske varnosti, skladnosti in revizij.

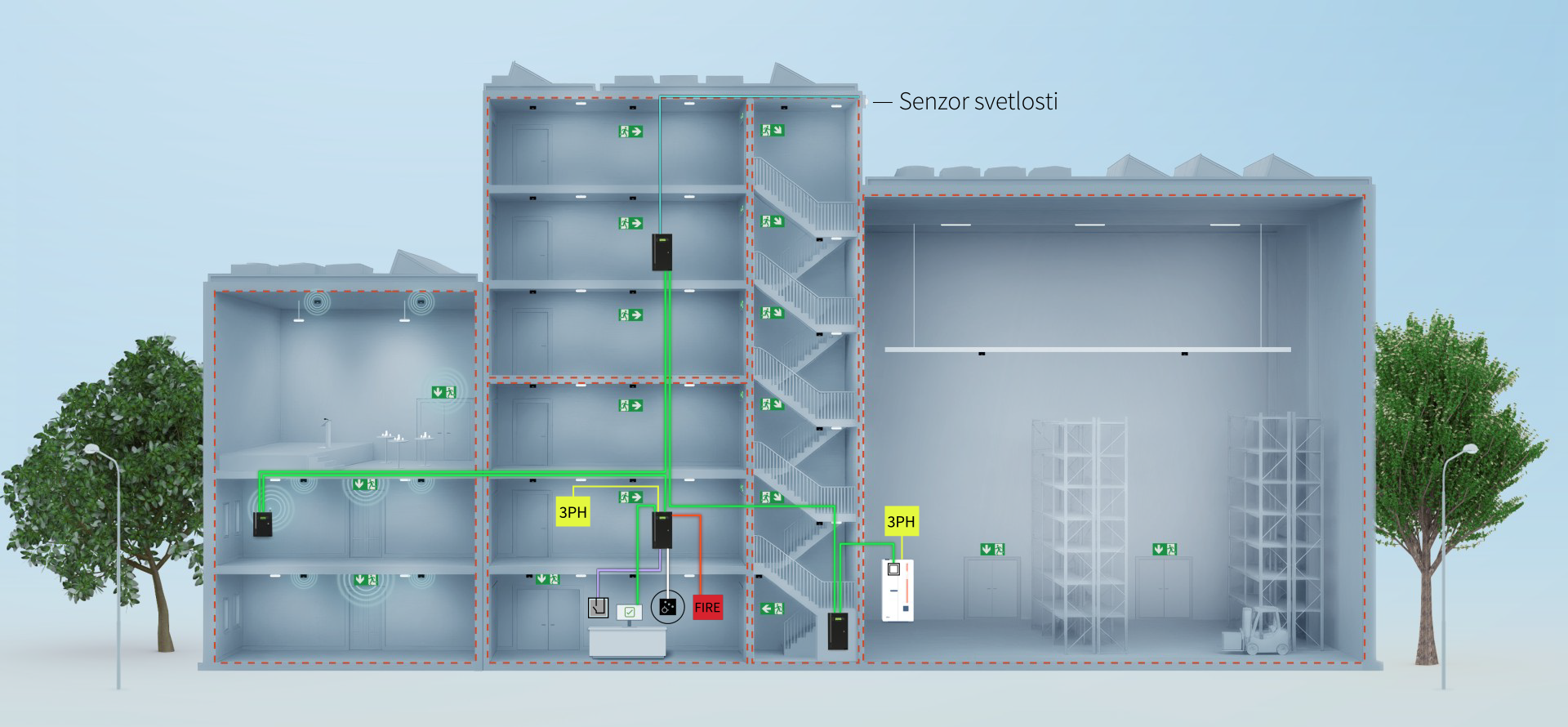

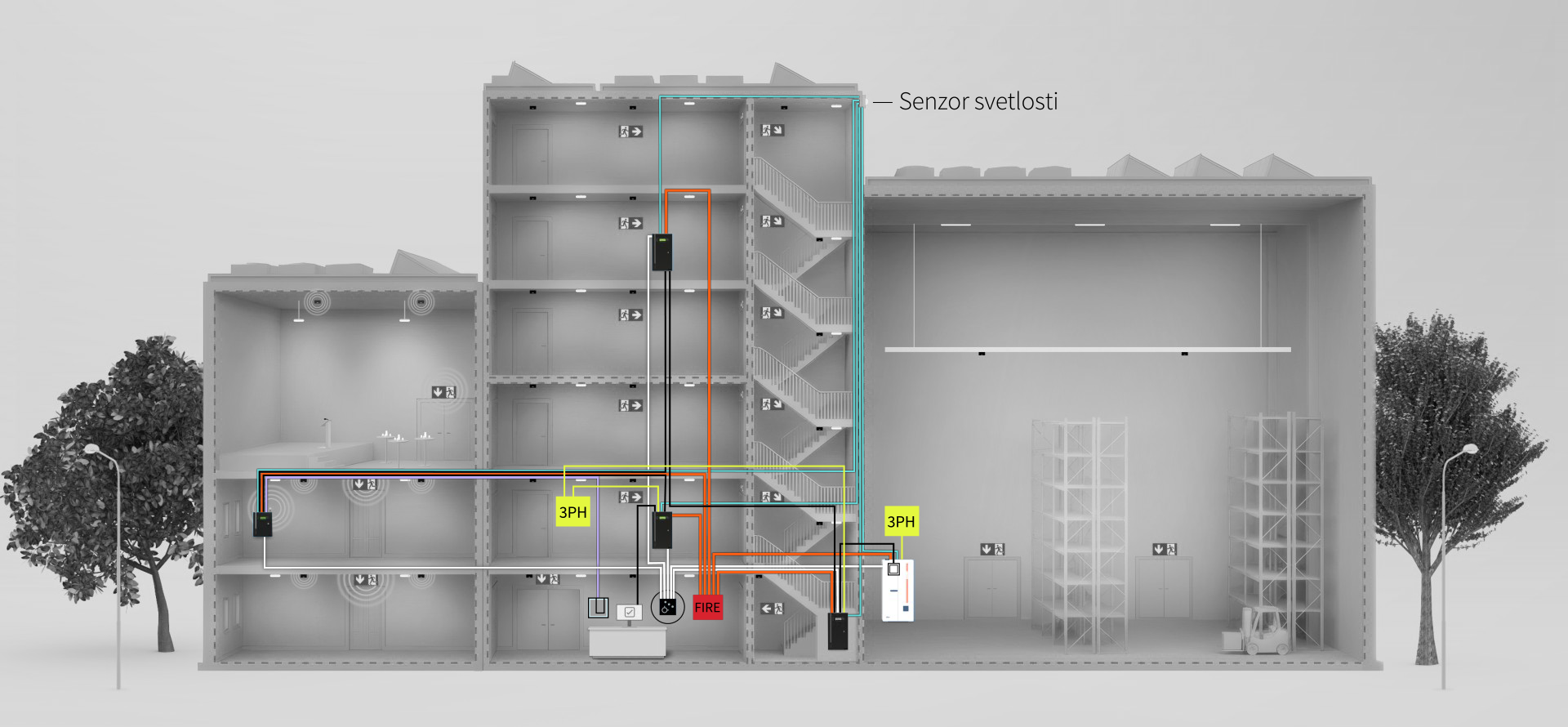

Funkcija NET: primerjava ožičenja

Sistemi zasilne razsvetljave DIN, ki so med seboj povezani prek LAN-kabla, lahko s pomočjo funkcije NET posredujejo informacije prek Mreže zasilne razsvetljave. S tem se znatno zmanjša obseg ožičenja. Neposredna primerjava prikazuje razlike pri ožičenju stavbe z in brez funkcije NET.

Funkcija NET: Primeri uporabe

Različni dogodki postavljajo vsak po svoje zahteve glede zasilne razsvetljave. S pomočjo funkcije NET je mogoče tako lokalno vklopiti zasilno in Varnostno razsvetljavo kot tudi natančno opredeliti evakuacijsko pot prek več sistemov. Preberite, kako funkcija NET poveča splošno raven varnosti v različnih scenarijih.

izpad mrežne napetosti

Podrazdelilec v 1. nadstropju

V enem delu stavbe pride do izpada mrežne napetosti za splošno razsvetljavo. V tem območju se mora avtomatsko vklopiti zasilna in Varnostna razsvetljava. S pomočjo funkcije NET se vklop zasilne in Varnostne razsvetljave sporoči sosednjim sistemom v območjih, ki niso prizadeta, s čimer se osvetli celotna evakuacijska pot. Trenutno stanje se prikaže v prostorih vratarja.

Predvajaj simulacijo

izpad mrežne napetosti

Skladišče podrazdelilnikov

V skladišču pride do izpada mrežne napetosti za splošno razsvetljavo. Zaradi tega se v tem območju samodejno vklopi zasilna in Varnostna razsvetljava. S pomočjo funkcije NET se o tem obvesti še en sistem. Trenutno stanje se prikaže v recepcijskem prostoru. Vklop zasilne in Varnostne razsvetljave v sosednjih območjih v tem primeru ni potreben.

Predvajaj simulacijo

Požar

Požar v 5. nadstropju

V 5. nadstropju požar zazna požarni alarmni sistem. Brezpotencialni kontakt požarnega alarmnega sistema, ki je povezan s sistemom zasilne razsvetljave v 1. nadstropju, se prek funkcije NET posreduje zadevnemu sistemu. Nato se v celotni stavbi vklopi zasilna in Varnostna razsvetljava. Trenutno stanje se prikaže v prostorih vratarja.

Predvajaj simulacijo

Stikalni kontakti

Nočno delovanje

Da bi zasilno in varnostno razsvetljavo ob mraku uporabili kot energetsko varčno nočno svetlobo za stavbo, se senzor svetlosti za vklop nočne svetlobe poveže z najbližjim sistemom zasilne razsvetljave. S pomočjo funkcije NET se ta informacija posreduje vsem drugim sistemom zasilne razsvetljave.

Predvajaj simulacijo

Stikalni kontakti

Organizacija prireditev

V stavbi poteka prireditev. Da bi varnostna razsvetljava ustrezala zakonskim zahtevam, vratar v pritličju vklopi način za prireditve. S pomočjo funkcije NET se zasilna in varnostna razsvetljava v prostoru, kjer poteka prireditev, preklopi v neprekinjeno delovanje. Za to zadostuje ožičenje z najbližjim sistemom zasilne razsvetljave.

Predvajaj simulacijo

Modul za avtomatsko preizkušanje faz

Naprave za nadzor napetosti v podrazdelilnikih

Zahtevani preizkus delovanja napetostnih nadzornih naprav ter ustrezna dokumentacija spadata med splošne obveznosti upravljavca, vendar v vsakdanjem delovanju povzročata precejšen časovni vložek. S sistemom SU NET ta ročni vložek odpade, saj se preizkus delovanja napetostnih nadzornih naprav z modulom za avtomatski fazni preizkus (APTM) izvaja popolnoma avtomatsko. Preizkus se izvaja v okviru funkcijskega testa in poteka brez omejitev tekočega delovanja. Pri tem ni potrebno ročno posredovanje ali ponastavitev.

Hkrati se vsi rezultati preizkusov samodejno dokumentirajo, nedvoumna povezava s posameznimi razdelilniki pa omogoča hitrejše lociranje dogodkov in napak. To zmanjša potrebo po osebju, olajša odpravljanje težav in s tem poveča razpoložljivost naprave. Obveznosti upravljavca se tako izpolnijo z minimalnim naporom.

LiFePO4 – varna energija za vsako uporabo

Z baterijami LiFePO4 tudi pri SU NET stavimo na sodobno tehnologijo baterij, ki združuje varnost, učinkovitost in dolgo življenjsko dobo ter tako trajnostno izboljšuje delovanje sistemov zasilne razsvetljave.

Temperaturna odpornost

Sodobna tehnologija LiFePO₄ se odlikuje po visoki temperaturni odpornosti in toplotni stabilnosti. Zaradi tega je SU NET primeren tudi za uporabo pri povišanih temperaturah okolice in širi možnosti pri načrtovanju.

Prostori, ki so bili doslej zaradi okoljskih pogojev le omejeno primerni za namestitev sistemov zasilne razsvetljave, se tako lažje uporabljajo. To omogoča dodatno prožnost pri namestitvi, pozicioniranju in delovanju naprave.

Varnost obratovanja

Tehnologija LiFePO4 se odlikuje po visoki stopnji vgrajene varnosti. Uporabljene baterije izpolnjujejo zahteve standarda UN 38.3 za varen prevoz in uporabo litijevih baterij.

Dodatni varnostni preskusi, kot je preskus z žebljem, potrjujejo visoko stabilnost baterijskih celic tudi ob mehanski poškodbi. Skupaj z delovanjem brez nastajanja plinov to naredi LiFePO4 za posebej zanesljivo rešitev za uporabo v sistemih zasilne razsvetljave.

Vgrajen sistem za spremljanje stanja baterij

Sistem za spremljanje stanja baterij (BMS), vgrajen v baterijo, neprekinjeno nadzoruje napetosti celic, temperature in tok. Pri kritičnih odstopanjih, kot so previsoka ali prenizka napetost, prevelik tok ter nedovoljene temperature, BMS zaščiti baterijo z avtomatskimi funkcijami izklopa.

Poleg tega vgrajeno uravnoteženje celic zagotavlja enakomernost porazdelitve naboja in tako prispeva k daljši življenjski dobi ter optimalni izrabi kapacitete baterije. Hkrati Sistem za spremljanje stanja baterij samodejno preverja in nadzoruje temperaturo in napetost baterije skladno z zahtevami standarda EN 50171.

Lastna teža

Zaradi uporabljenih litijevih, železovih in fosfatnih materialov lahko LiFePO₄-baterije shranijo velike količine energije ob razmeroma majhni teži. To olajša prevoz, Montaža in ravnanje ter zagotavlja dodatno prožnost pri namestitvi.

Brez plina

LiFePO4-baterije veljajo za baterije brez plinovanja. Zaradi tega niso potrebni dodatni ukrepi za prezračevanje in odzračevanje. To zmanjša obseg načrtovanja in omogoča več svobode pri namestitvi.

Brez škodljivih snovi

LiFePO4-baterije ne vsebujejo strupenih težkih kovin, kot sta svinec ali kadmij. S tem se zmanjša izpostavljenost kritičnim snovem in poenostavi ravnanje z baterijami skozi njihov celoten življenjski cikel.

Primeren varnostni vir napajanja za vašo uporabo

VRLA (AGM, polgel, gel)

LiFePO4

Temperatura okolice*

Primerno za konstantne temperature okolice okoli 20 °C

Primerno za temperaturno območje od 10 °C do 35 °C

Baterijski prostor

Potrebno je načrtovanje in Izvedba prezračevanja in odzračevanja

Dodatni ukrepi za prezračevanje in odzračevanje niso potrebni

Teža

Večja teža otežuje prevoz, ravnanje in Montažu.

Zaradi majhne teže so prevoz, ravnanje in Montaža enostavni.

Recikliranje

Že desetletja uveljavljeni postopki recikliranja z zelo visoko stopnjo izkoristka.

Razvijajoče se strukture recikliranja in vse večja razpoložljivost ustreznih sistemov za prevzem in predelavo.

Stroški

Nižji nabavni stroški. Še posebej ekonomično ob obstoječi infrastrukturi, kot so klimatizirani prostori ali prostori z naravnim oziroma tehničnim prezračevanjem.

Višji nabavni stroški. Možnosti za prihranke zaradi odprave ukrepov za prezračevanje in odzračevanje ter manjših zahtev glede klimatizacije. Dodatne prednosti pri načrtovanju zaradi odprave ločenega baterijskega prostora.

* Višje temperature skrajšajo življenjsko dobo, nižje temperature pa razpoložljivo kapaciteto.

Poiščite sistem, ki ustreza vašim potrebam

SU NG

SU NET

SC NET CMR

Tokokrogi

največ 16

največ 6

2 (Preizkusne skupine)

Največja količina svetilk

320

120

200

Največje število sistemov, ki jih je mogoče povezati v omrežje

Dolžina kabla v Mreži zasilne razsvetljave (med 2 sistemoma)

1.000 m

100 m

Dolžina kabla v tokokrogih

največ 400 m

največ 200 m

do 40 m (razmik med svetilkami)

Komunikacijska tehnologija

žično prek PLC24

brezžično (frekvenca 868 MHz, IPv6 s šifriranjem IPsec)

Skupna zmogljivost sistema

240W / 480W / 960W

190 W

Vhod za kabel

zgoraj / spodaj / z zadnje strani

od zgoraj

Povezava z oblakom

Programske aplikacije

SUweb, mySU, SUcontrol

SUcontrol, mySU

Varnostni vir napajanja

VRLA (AGM, polgel, gel), LiFePO4

Li-Ion (v vsaki svetilki)

Nadzor napetosti

nadzor s tremi fazami, združljiv z avtobusom

Modul za avtomatsko preizkušanje faz

Celovita rešitev, certificirana po standardu E30

SU NET ESF30 je celovita rešitev ki v primeru požara zagotavlja Ohranjanje funkcionalnosti najmanj 30 minut.

Sistem je bil tipsko preskušen s strani akreditiranega preskusnega zavoda, vključno s tehnologijo LiFePO₄ baterij, in zato zagotavlja visoko raven varnosti obratovanja.

Kot prvi proizvajalec v Evropi smo preskusili in certificirali sisteme za Montažo na stenah iz križno lepljenega lesa. S tem sistem odpira nove možnosti za sodobne lesene gradbene projekte in zagotavlja dodatno varnost pri načrtovanju.

Zahvaljujoč preizkušenim izvedbam E30 se naprava lahko namesti kot samostojna ali viseča. S tem sistem predstavlja prostorsko varčno in ekonomično alternativo ločenemu električnemu obratovalnemu prostoru.

SPLOŠNA GRADBENO-NADZORNA ODOBRITEV Z-86.2

Dovoljenje DIBt Z-86.2 potrjuje primernost sistema SU NET ESF30 za uporabo v Nemčiji. Celoten sistem je bil preizkušen v kombinaciji s svinčenimi baterijami in zagotavlja Ohranjanje funkcionalnosti vsaj 30 minut v primeru požara. S tem projektanti in upravljavci pridobijo standardno skladno, odobreno rešitev z visoko varnostjo pri načrtovanju in obratovanju.

Tehnična dokumentacija

Ali ste našli ustrezno rešitev? Tukaj najdete tehnične podatke o njej.

SU NET Sistemi

SU ESF30 Sistemi - Ohranjanje funkcionalnosti E30
